ساختار نانولوله کربنی/قسمت اول/گرافین

گرافین (به انگلیسی: Graphene) نامِ یکی از آلوتروپ‌هایِ کربن است.

در گرافیت (یکی دیگر از آلوتروپ‌هایِ کربن)، هر کدام از اتم‌هایِ چهارظرفیتیِ کربن، با سه پیوندِ کووالانسی به سه اتمِ کربنِ دیگر متصل شده‌اند و یک شبکهٔ گسترده را تشکیل داده‌اند. این لایه خود بر رویِ لایه‌ای کاملاً مشابه قرار گرفته‌است و به این ترتیب، چهارمین الکترونِ ظرفیت نیز یک پیوندِ شیمیایی داده‌است، اما این پیوندِ الکترونِ چهارم، از نوعِ پیوندِ واندروالسی است که پیوندی ضعیف است. به همین دلیل لایه‌هایِ گرافیت به راحتی بر رویِ هم سر می‌خورند و می‌توانند در نوکِ مداد به کار بروند. گرافین ماده‌ای است که در آن تنها یکی از این لایه‌هایِ گرافیت وجود دارد و به عبارتی چهارمین الکترونِ پیوندیِ کربن، به عنوان الکترونِ آزاد باقی مانده‌ است.

هر چند نخستین بار در سال ۱۹۴۷ فیلیپ والاس دربارهٔ گرافین نوشت و سپس از آن زمان تلاش‌هایِ زیادی برایِ ساختِ آن صورت گرفته بود اما قضیه‌ای به نامِ قضیهٔ مرمین-واگنر در مکانیکِ آماری و نظریهٔ میدان‌هایِ کوانتومی وجود داشت که ساختِ یک مادهٔ دوبعدی را غیرممکن و چنین ماده‌ای را غیر پایدار می‌دانست. اما به هر حال در سال ۲۰۰۴، آندره گیم و کنستانتین نووسلف، از دانشگاه منچستر موفق به ساختِ این ماده شده و نشان دادند که قضیهٔ مرمین-واگنر نمی‌تواند کاملاً درست باشد. جایزهٔ نوبلِ فیزیکِ ۲۰۱۰ نیز به خاطرِ ساختِ ماده‌ای دوبعدی به این دو دانشمند تعلق گرفت.

گرافین ساختار دو بعدی از یک لایه منفرد شبکه لانه زنبوری کربنی می‌باشد. گرافین به علت داشتن خواص فوق العاده در رسانندگی الکتریکی و رسانندگی گرمایی، چگالی بالا و تحرک پذیری حامل‌های بار، رسانندگی اپتیکی و خواص مکانیکی به ماده‌ای منحصربفرد تبدیل شده است. این سامانه جدید حالت جامد به واسطه این خواص فوق العاده به عنوان کاندید بسیار مناسب برای جایگزینی سیلیکون در نسل بعدی قطعه‌های فوتونیکی و الکترونیکی در نظر گرفته شده است و از این رو توجه کم سابقه‌ای را در تحقیقات بنیادی و کاربردی به خود جلب کرده است. طول پیوند کربن ـ کربن در گرافین در حدود ۰٫۱۴۲ نانومتر است. ساختار زیر بنایی برای ساخت نانو ساختارهای کربنی، تک لایه گرافین است که اگر بر روی هم قرار بگیرند توده سه بعدی گرافیت را تشکیل می‌دهند که بر هم کنش بین این صفحات از نوع واندروالسی با فاصلهٔ بین صفحه‌ای ۰٫۳۳۵ نانومتر می‌باشد. اگر تک لایه گرافیتی حول محوری لوله شود نانولوله کربنی شبه یک بعدی و اگر به صورت کروی پیچانده شود فلورین شبه صفر بعدی را شکل می‌دهد.

شکل 1: نمایی از ساختار دو بعدی گرافین-ساختار سه بعدی گرافیت-ساختار شبه یک بعدی نانولوله-ساختار شبه صفر بعدی فولرین لایه‌های گرافینی از ۵ تا ۱۰ لایه را به نام گرافین کم لایه و بین ۲۰ تا ۳۰ لایه را به نامگرافین چند لایه، گرافین ضخیم و یا نانو بلورهای نازک گرافیتی، می‌نامند. گرافین خالص تک لایه ازخود خواص شبه فلزی نشان می‌دهد. درگرافین طیف حامل‌ها شبیه به طیف فرمیون‌های دیراک بدون جرم می‌باشد و به علاوه کوانتش ترازهای لاندائو، اثر کوانتومی هال صحیح و کسری، در این سامانه باعث شده است که توجه بسیاری از فیزیکدان‌ها از حوزه‌های مختلف فیزیک به آن جلب شود.

منبع:http://fa.wikipedia.org/wiki/%DA%AF%D8%B1%D8%A7%D9%81%DB%8C%D9%86

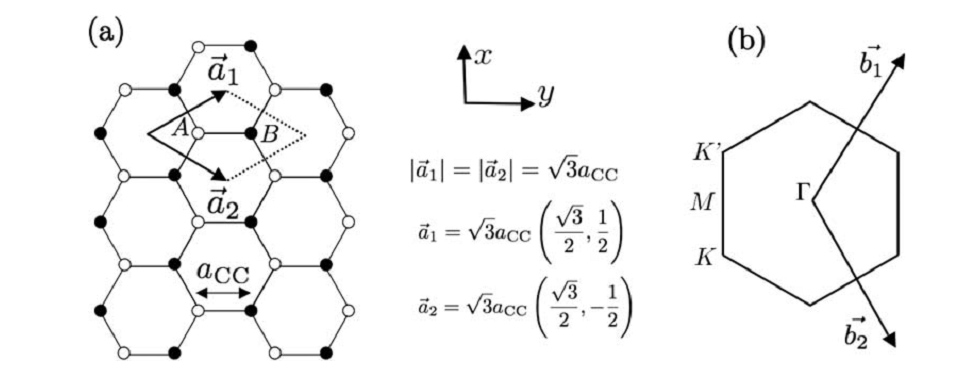

شکل زیر سلول واحد، بردارهای پایه و منطقه اول بریلوئن گرافین را نشان می دهد acc=0.142 nm:

شکل 2: سمت چپ:بردار شبکه و سلول واحد گرافین (که شامل دو اتم کربن A و B است)-سمت راست:بردار شبکه معکوس و منطقه اول بریلوئن گرافین.
